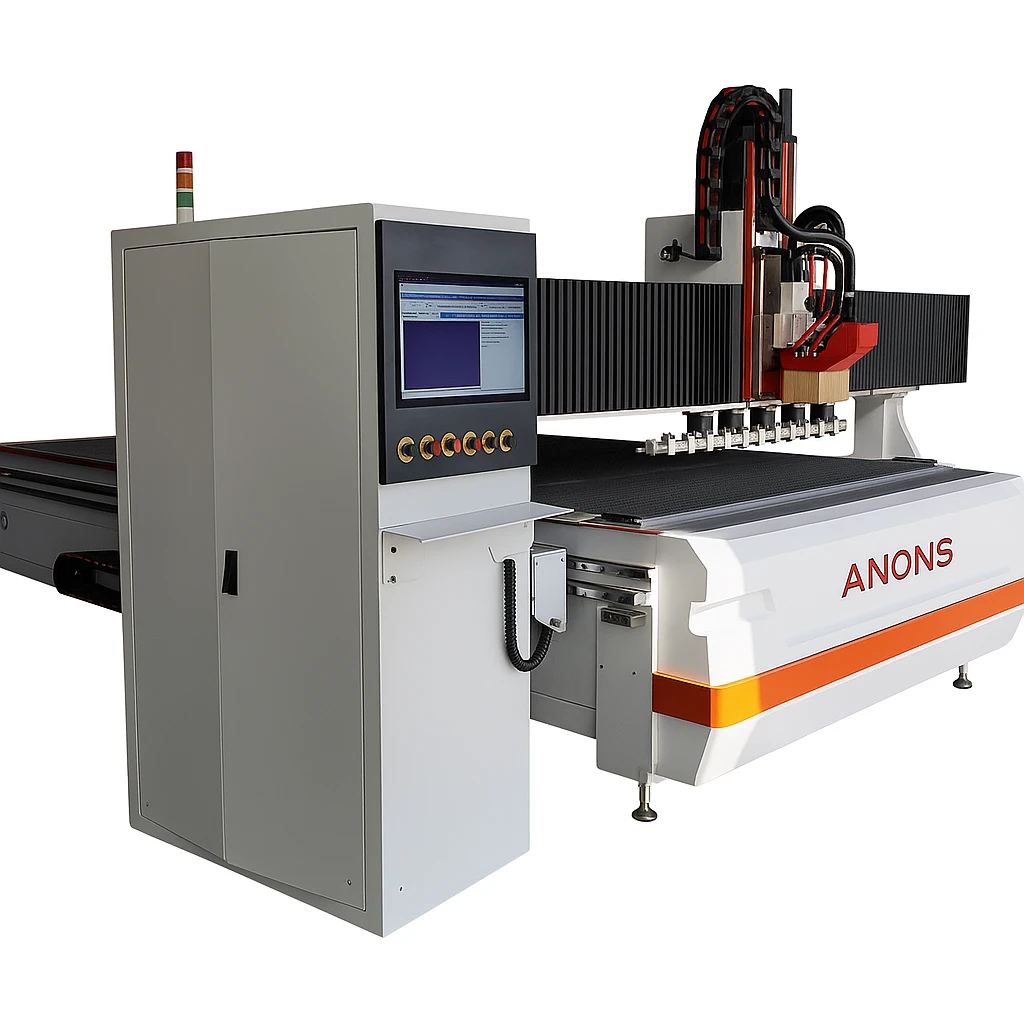

Nesting CNC с автоматична смяна на инструментите

Прецизността е ключова, когато става дума за рязане и обработка на дърво, PVC, акрил (плексиглас), алуминии, алуминиеви композитни материали (бонд). Нашите CNC фрези са създадени с мисъл за точността - рядко ще ви се налага да правите повторно рязане поради неточност или повреда на машината.

Автоматизране на работния процес

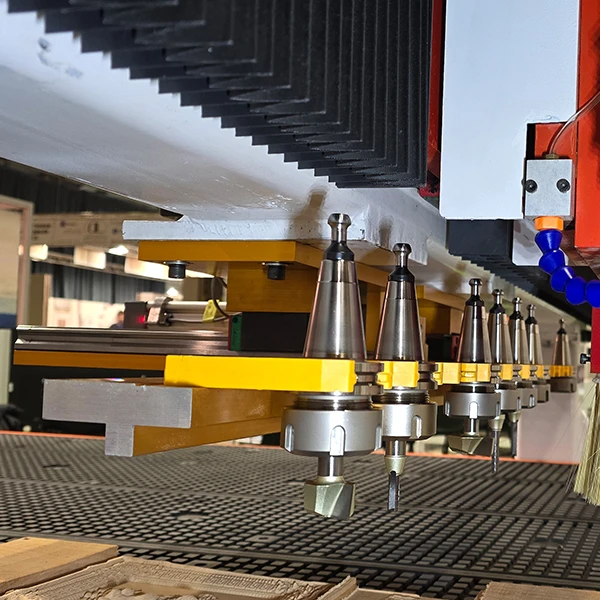

Автоматична смяна на инстументите

CNC рутерът е оборудван с последно поколение пневматичен магазин за 10 инструмента, разположен под гредата. Осигурява надеждна и максимално бърза смяна на инструмента. Конструкцията е проста и много надеждна, изработена от алуминий. Това допринася за намяляване на теглото и предпазва от корозия.

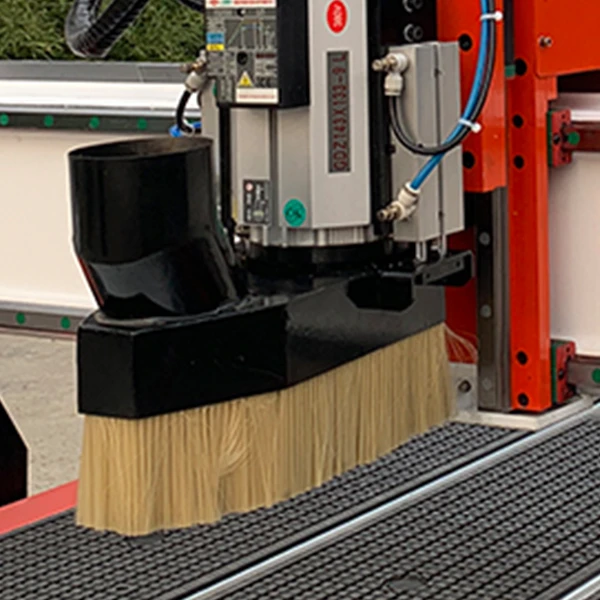

Автоматизирана четка за прахоулавяне

Пневматичната четка на прахоуловителя автоматично се сваля при започване на работа. Това осигурява максимално почистване на работната повърхност. При смяната на инструмента четката интелигентно се вдига. Дългият и мек косъм не наранява материала и позволява ефективна раборта в широк диапазон на Z.

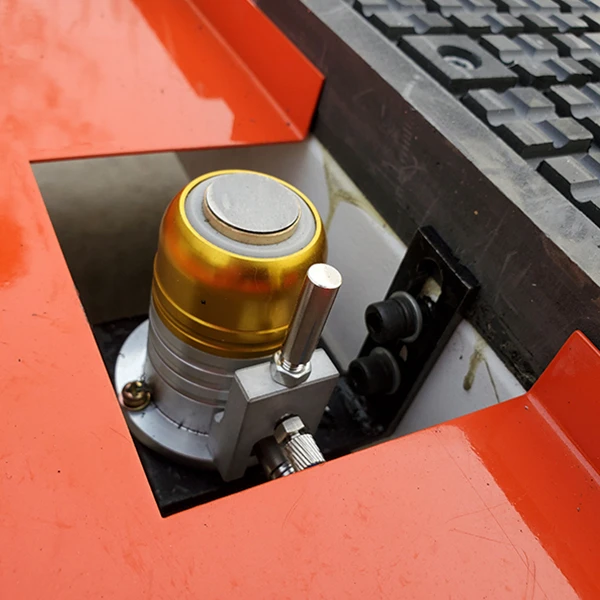

Автоматично калибриране на инструментите

Вграден фиксиран калибратор за прецизно автоматично измерване на инструментите в магазина. Снабден е с въздушно обдухване на контактната площ, за да избегне грешки при мерене, предизвикани от неволно попаднали стърготини. Данните от калибрирането се запомнят и не е необходимо рекалибриране при следващи задачи.

Подобрена работна маса

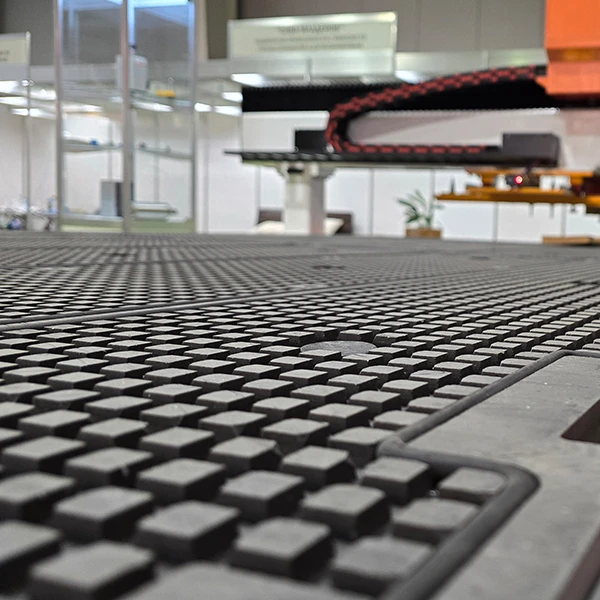

Секционна вакуум маса

Секционна вакуум маса предназначена да държи стабилно детайлите за постигане на максимална точност при рязане. Предотвратява мърдане на материала, пести време и консумативи за закрепяне. Гумени уплътнения на всяка зона за максимална ефективност на вакума. За "трудните" материали сме оставили и Т-канали, така може да позвате стяги за закрепяне (в комплект с машината).

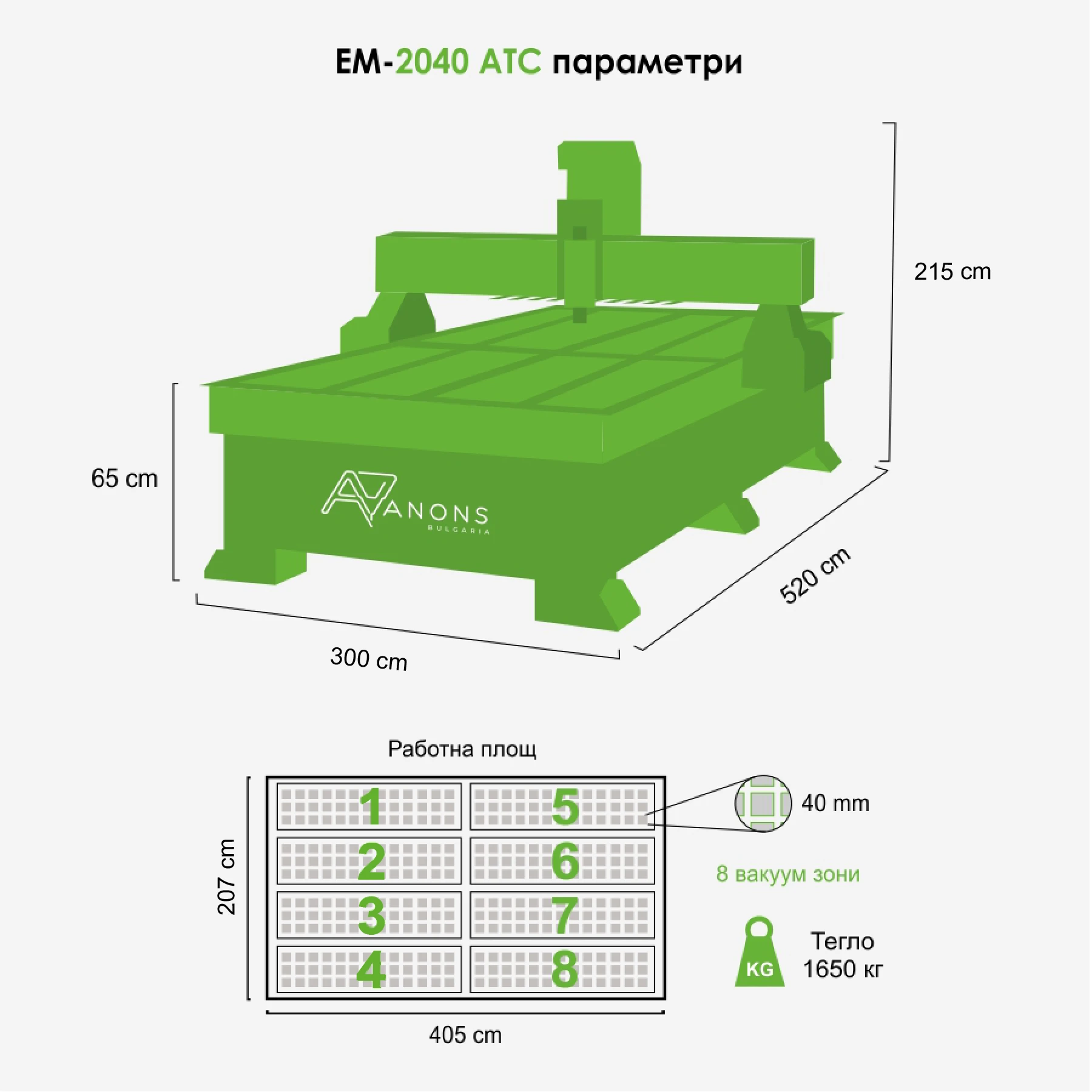

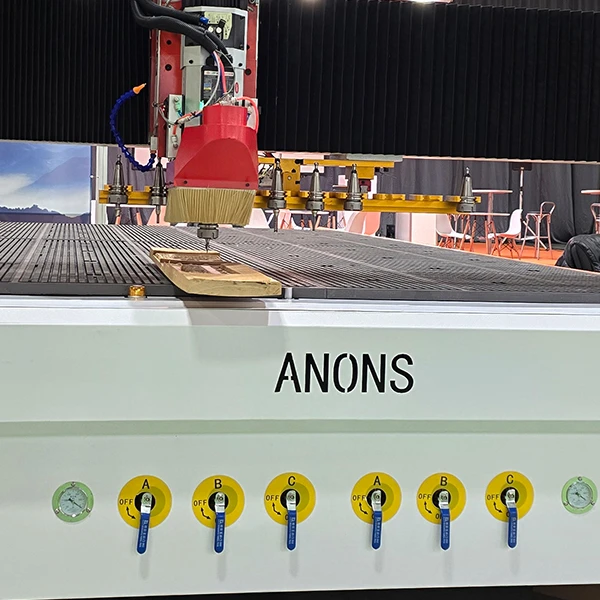

Регулируеми зони с монометри

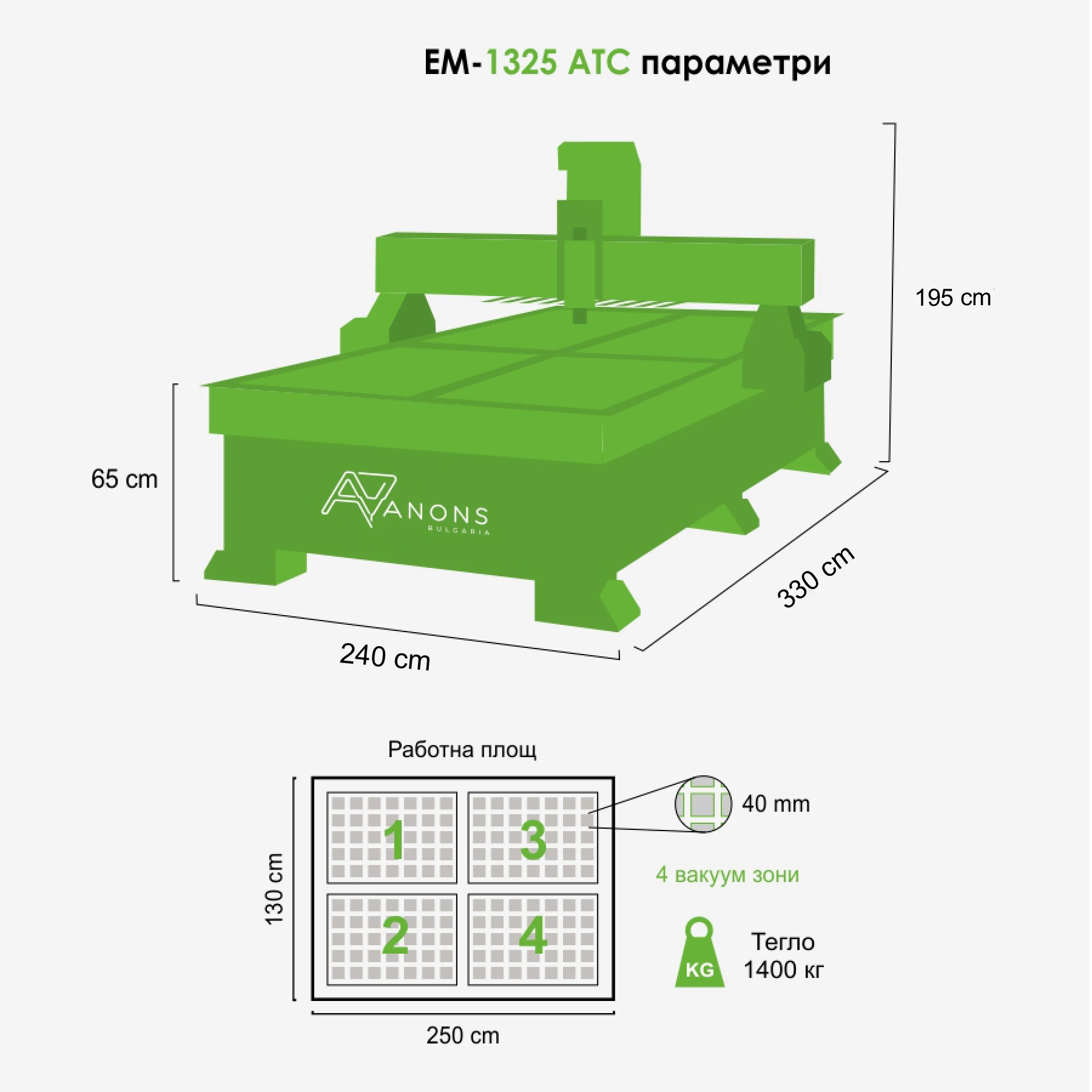

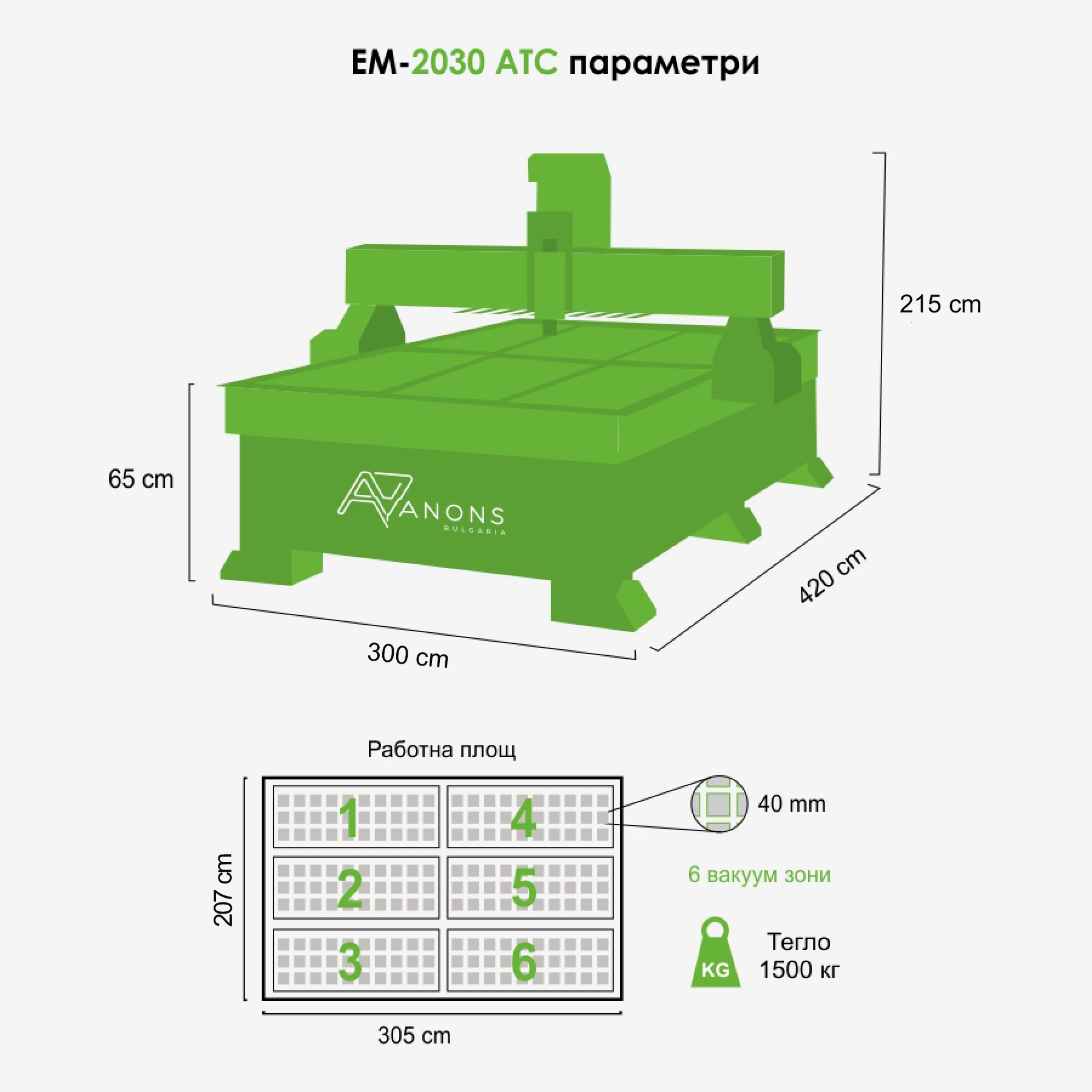

В зависимост от работната площ на CNC фрезата разполагате с до 8 отделни зони с кранове на работната маса. Така може да пуснете вакуум само там където е необгодим. Сложили сме и маноометри на всяка вакуум помпа (1бр. за модела 1325 и по 2бр. за 2030 и 2040) за лесен мониторинг и диагностика на системата.

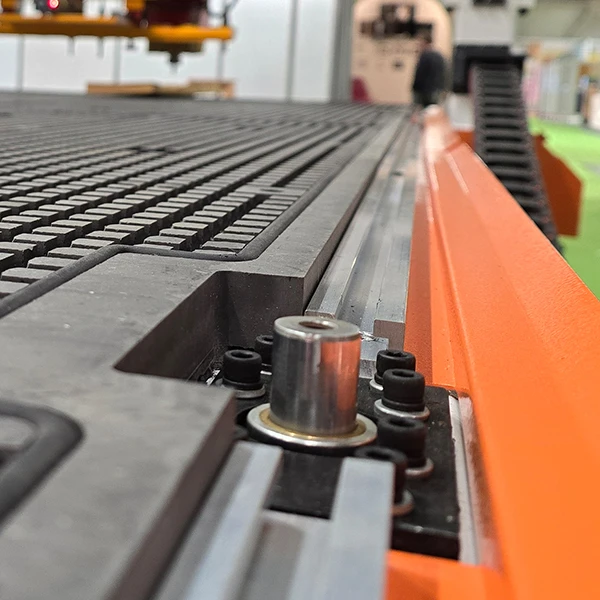

Пинове за подравняване на материала

За лесно и бързо позициониране на материала с гарантиран прав ъгъл, винаги на едно и също място са инсталирани 5 пневматични пина с 20mm ос - 3 по оста Y и 2 по оста X. При зареждане на нов лист пиновете се вдигат, Вие поставяте и подравнявате листа, след което се прибират, за да не пречат и повредят инструмента по време на работа.

Безпроблемен

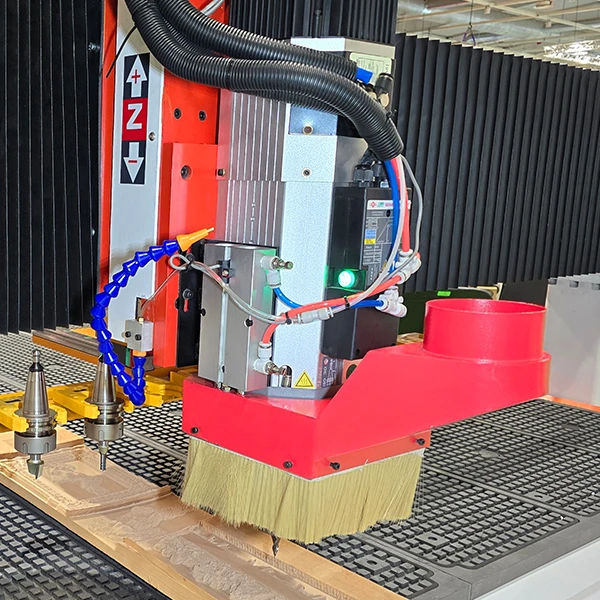

Надежден шпиндел

Използваме шпиндел 9kW с въздушно охлаждане и конуси ISO30 (12бр. в комплект с машината и цанги ER32, 12.7mm), бутон за ръчна смяна на конуса. Максимален въртящ момент от 6,4 Nm и до 24000 оборота в минута. Това са идеални обороти за всички CNC фрезери. Може да реже и гравира материали с твърдост по скалата на  Бринел до 60 HB. Керамичните лагери осигуряват много дълъг експлоатационен живот, намаляват шума и загряването. При желание може да се сложи и 12 или 16kW италиански шниндел HSG или Hiteco

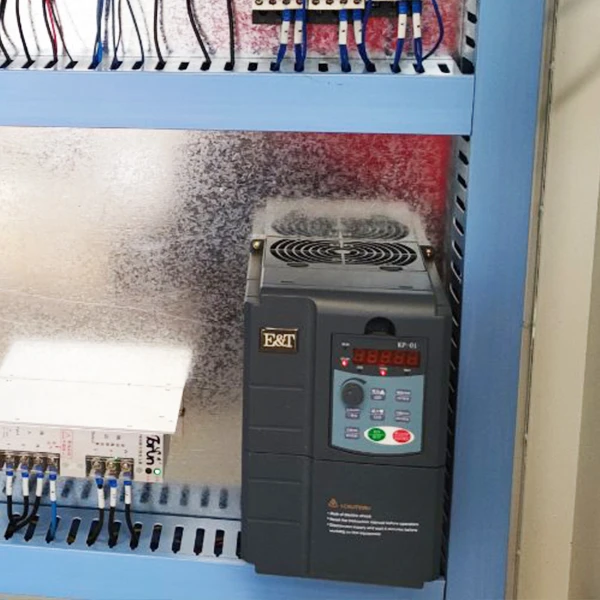

Интелигентен инвертор

Честотният инвертор гарантира плавна и безпроблемна работа на шпиндела, с многостепенна защита от претоварване, липса на фаза, ниско или високо напрежение, подтискане на вибрациите и ред други функции той подобрява качеството на работа на шпиндела. В същото време предпазва от повреди и инциденти.

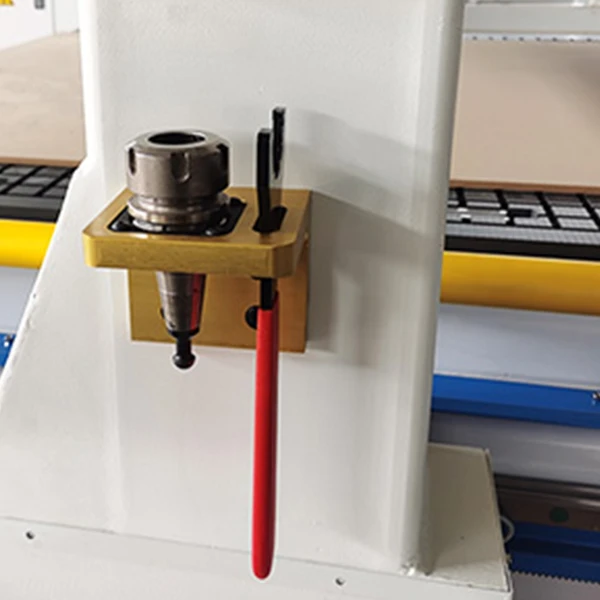

Удобна  смяна на инстументите

В компелект с машината идва удобен държач на конусите за безопасна смяна на инструмента. Лесно стягане и развиване на гайката.

Сигурен и прецизен

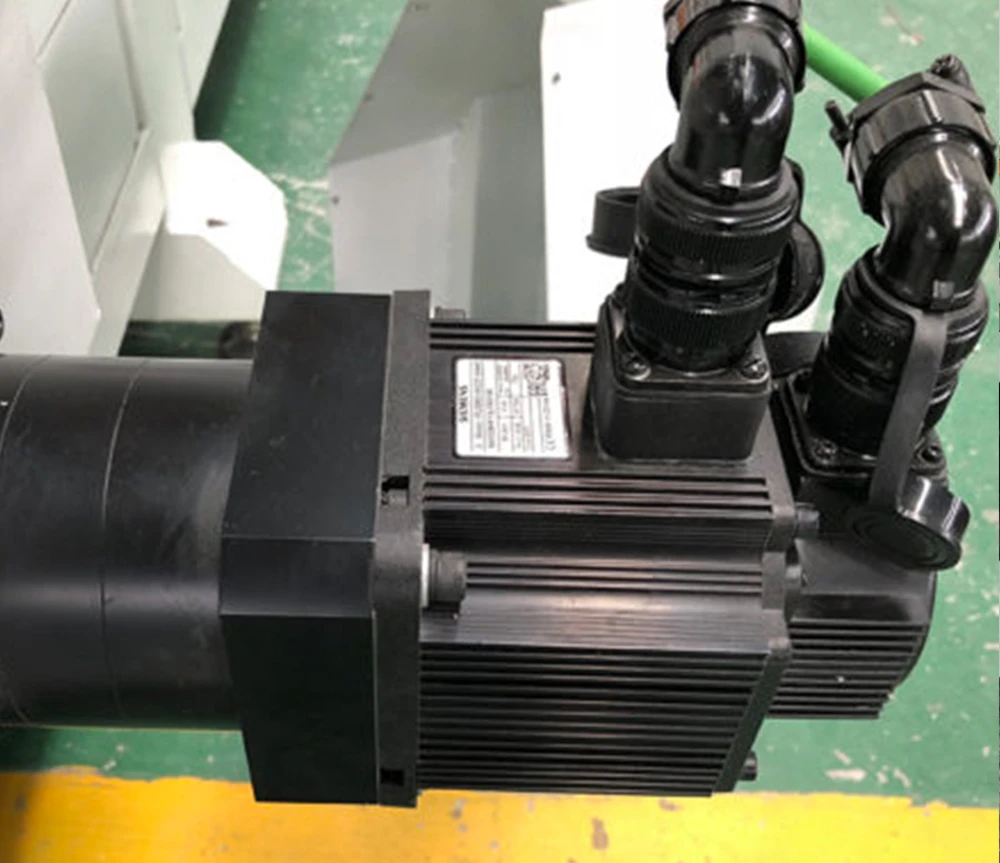

Серво мотори

Използваните 1kW серво двигатели предлагат изключително прецизно управление на позицията, скоростта и голям въртящ момент дори при ниски обороти, бърза реакция и висока ефективност, което ги прави идеални за задвижване на CNC. Те също така осигуряват стабилност, ниско ниво на шум и дълъг живот и надеждност.

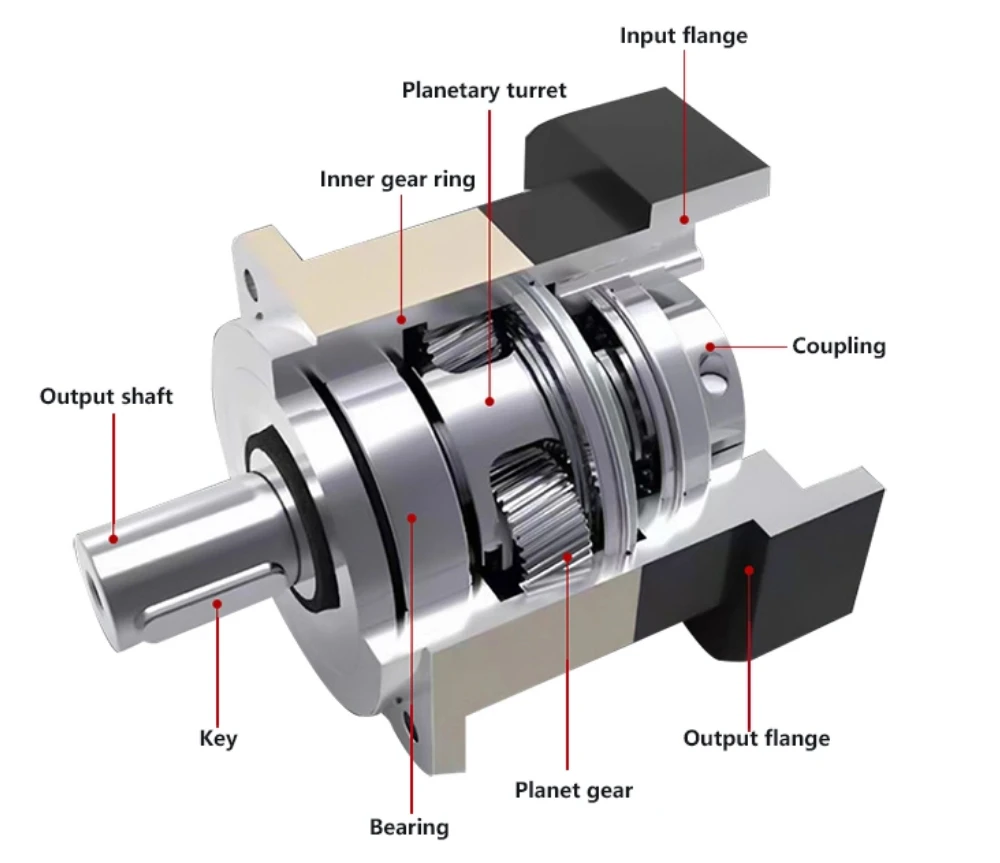

Планетарни редуктори

Предлагат висока ефективност, без луфтове и вибрации, издържат на голям въртящ момент, нисък шум и дълъг живот. Планетарните редуктори са много ефективни в предаването на мощност, благодарение на многоточковия контакт между зъбните колела, което минимизира загубите на енергия.

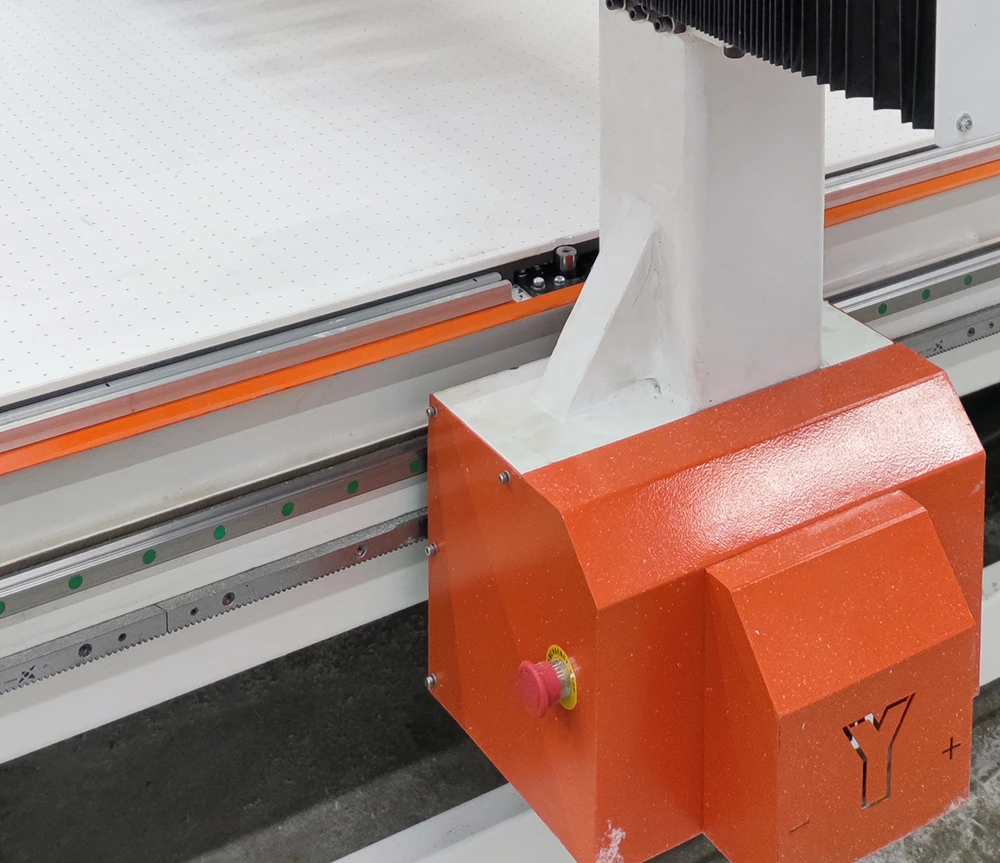

Линейни водачи и зъбна рейка

Висококачествените линейни водачи с линеен лагер (танкета) осигуряват тихо, плавно и прецизно движение. Задвижването корона-пиньон с наклонени зъби осигурява многоточков контакт и безлуфтово движение, по-тиха работа, по-висока товароносимост, по-плавно предаване на мощност и по-голяма ефективност.

Интелигентен

Контролер с абсолютна стойност

Предлагат висока прецизност и надеждност благодарение на абсолютните енкодери, повишена ефективност и стабилност на вградените системи, разширяеми I/O портове за лесна интеграция и висока функционалност. Разликата от стандартните контролери е, че драйверите на серво дигателите са интегрирани в него. Така те си "говорят" на един  език, което позволява ползването на абсолютна стойност на координатите (не е нужно нулиране и търсене на крайни изключватели при пускане на машината). Автоматично се следи за наличието на прав ъгъл между осите X и Y и контролера прави корекция ако е необходимо в реално време. Всичко това значително намалява вероятността от брак, подобрява производителността и намалява времето за обслужване.

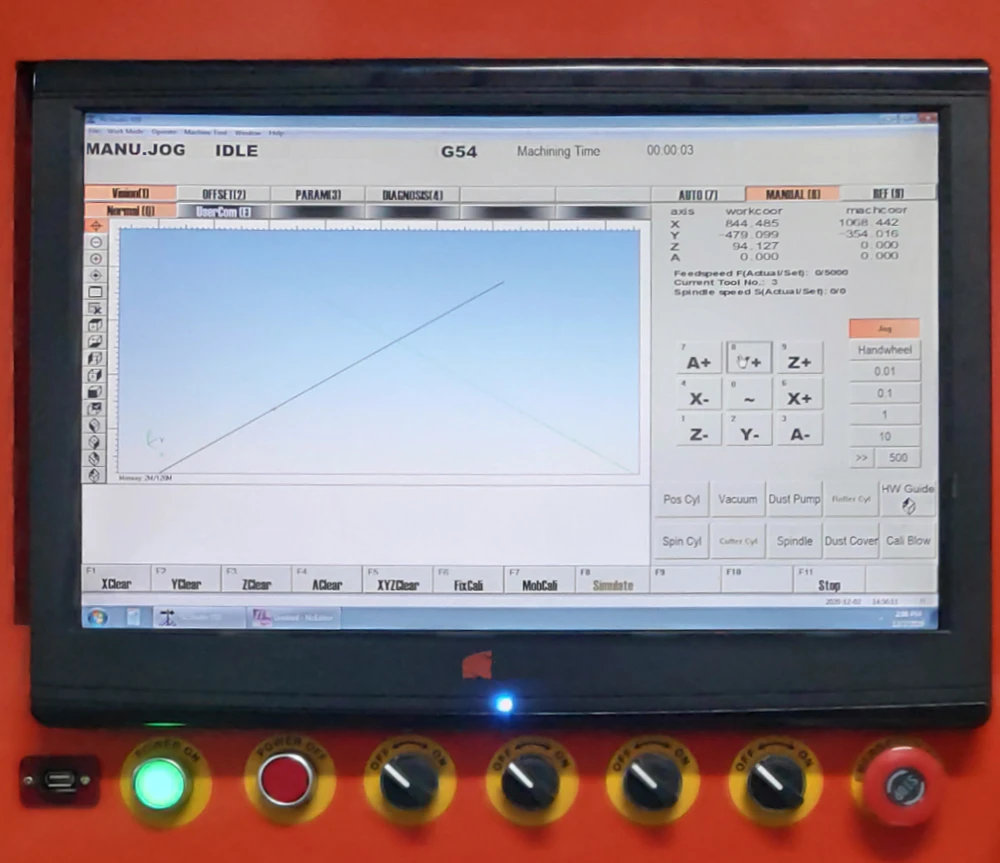

Интуитивен софтуер

Софтуерът предлага лесен за използване интерфейс, който позволява на операторите бързо да се адаптират и да управляват CNC машини с минимално обучение. Поддържа множество файлови формати за импортиране на проекти, което улеснява работата с различни CAD/CAM системи. включва функции за симулация на процеса на обработка, което позволява на операторите да преглеждат и оптимизират програмата преди реалната работа на машината, намалявайки риска от грешки. NC Studio позволява персонализиране и настройка на различни параметри на машината, което увеличава гъвкавостта и адаптивността към специфичните нужди на потребителите. Известен е със своята надеждност и стабилност, което е важно за поддържане на непрекъснат производствен процес. При прекъсване на захранването автоматично запомня и в последствие възстановява работа от точката на прекъсване. Възможност за софтуерна калибрация на правия ъгъл.

Дистанционно управление

За Ваше удобство има дистанционно управление. Позволява Ви лесно да зададете начална точка на работа, фина настройка на позицията точност до 0,1mm.

Какво ще спечелите с избора на CNC с автоматична смяна на инструментите

40% по-голяма производителност

60% по-малко ръчен труд и довършителни работи

30% по малко брак и опадък
