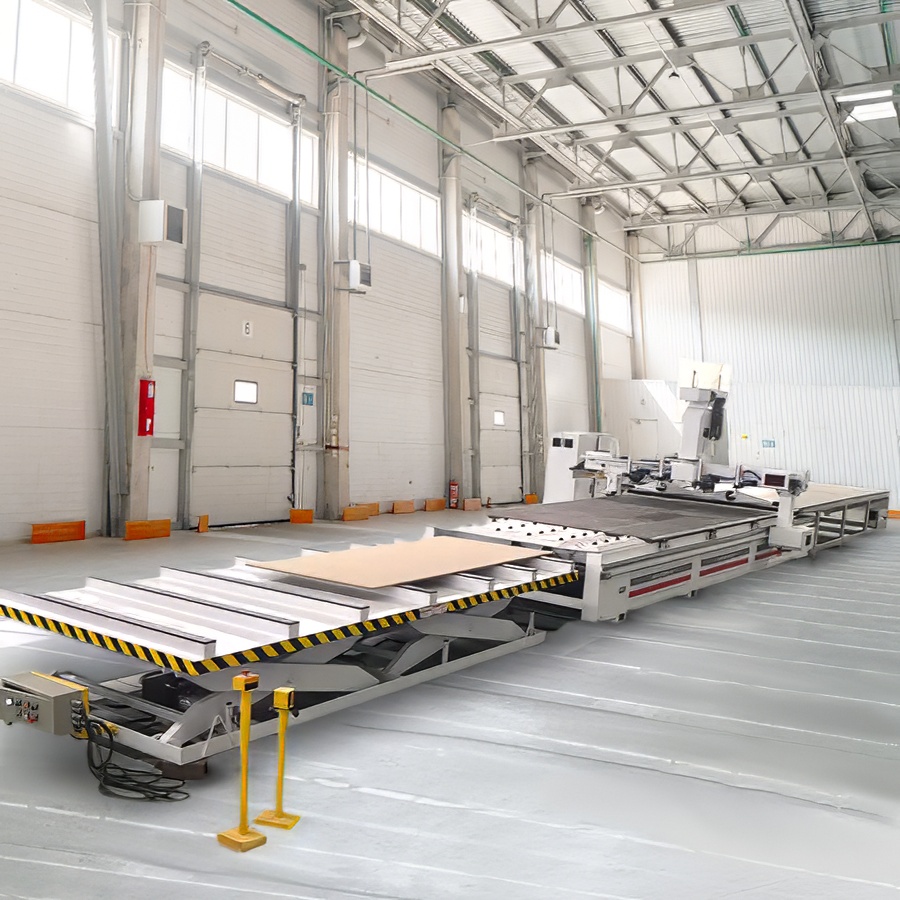

Автоматичен NESTING CNC рутер

NEST-1325 | NEST-2030 | NEST-2040

Работна площ:
NEST-1325: 130x250 сm;
NEST-2030: 207x305 сm;
NEST-2040: 207x405 cm.
Скорост на движение - до 80 m/min
Рязане - до 25 m/min
Точност: +/-0.03mm/300mm
Мотори по X, Y и Z: 1kW серво
Магазин за инструменти: 10бр.

Автоматично зареждане и разтоварване за автоматизирана работа

EM-1325 ATC - цени започващи от
61 500.00 лв. без ДДС

EM-2030 ATC - цени започващи от
63 500.00 лв. без ДДС

EM-2040 ATC - цени започващи от
65 500.00 лв. без ДДС

Максимална производителност

Серията NEST има всички предимства, които има модела с автоматична смяна - магазин с 10 инструмента разположен под гредата, управлението с абсолютна стойност, серво мотори с планетарни редуктори, висока скорост на работа, качество. Тя надгражда автоматизацията на процеса като добавя модул за автоматично зареждане на материала, секция за автоматично почистване на работната маса и автоматично разтоварване на готовите детайли.

Обща информация
Технически характеристики
Приложение
Файлове

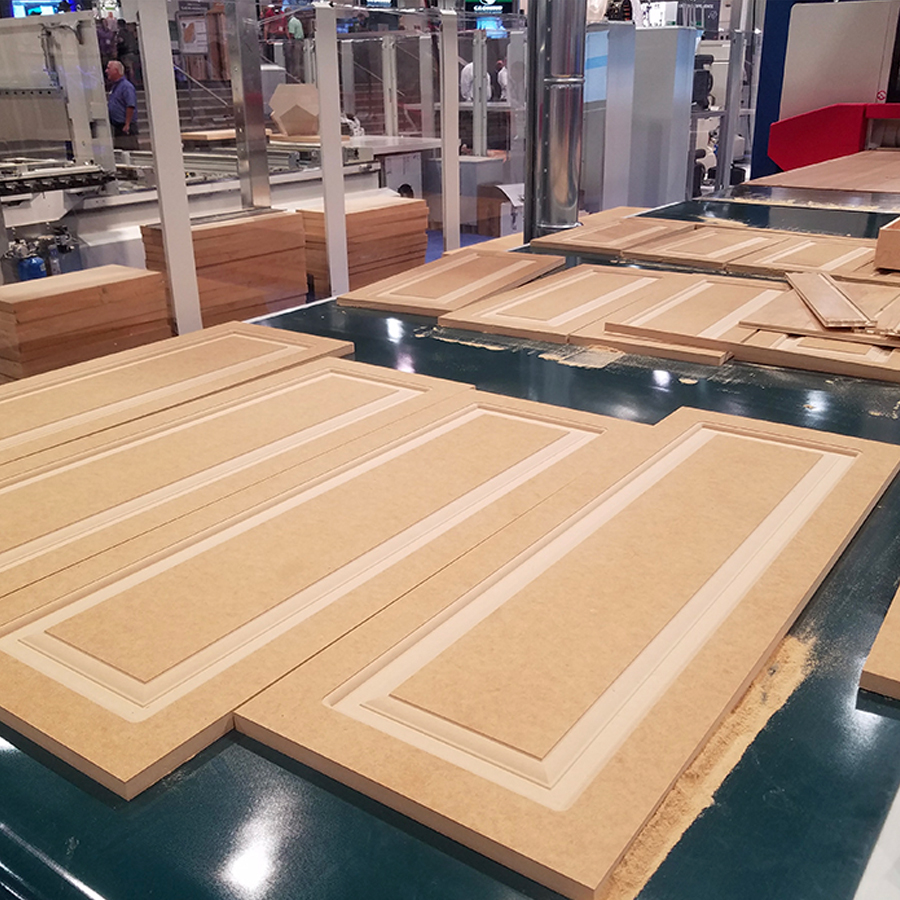

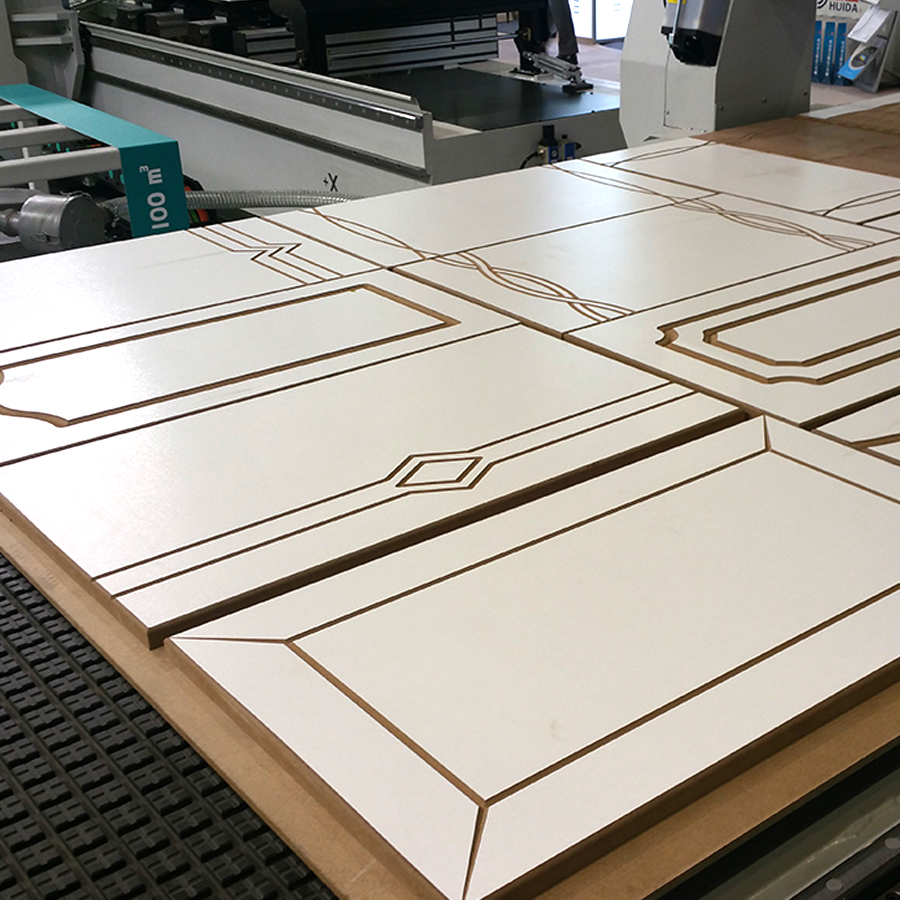

NESTING CNC е създадена основно за разкрояване и производство на мебелни плоскости и панели. Машината извършва едновременно пробиване (на отвори за сглобки (мини фикс), панти, дибли рафтодържачи, дръжки и механизми), фрезоване (на вратички и орнаменти) и рязане (разкрой).  Целия процес на зареждане, обработка, изчистване и разтоварване на детайлите е автоматизиран. В комбинация с подходящ софтуер за нестинг и разкрой вие ще разполагате с ефективна система за производство. Тя ще намали персонала и ще увеличи производителността и качеството.

*Нестингът (nesting) е процес, използван в производството и индустрията за оптимално разполагане на части върху материални листове с цел минимизиране на отпадъците.

Автоматизране на работния процес

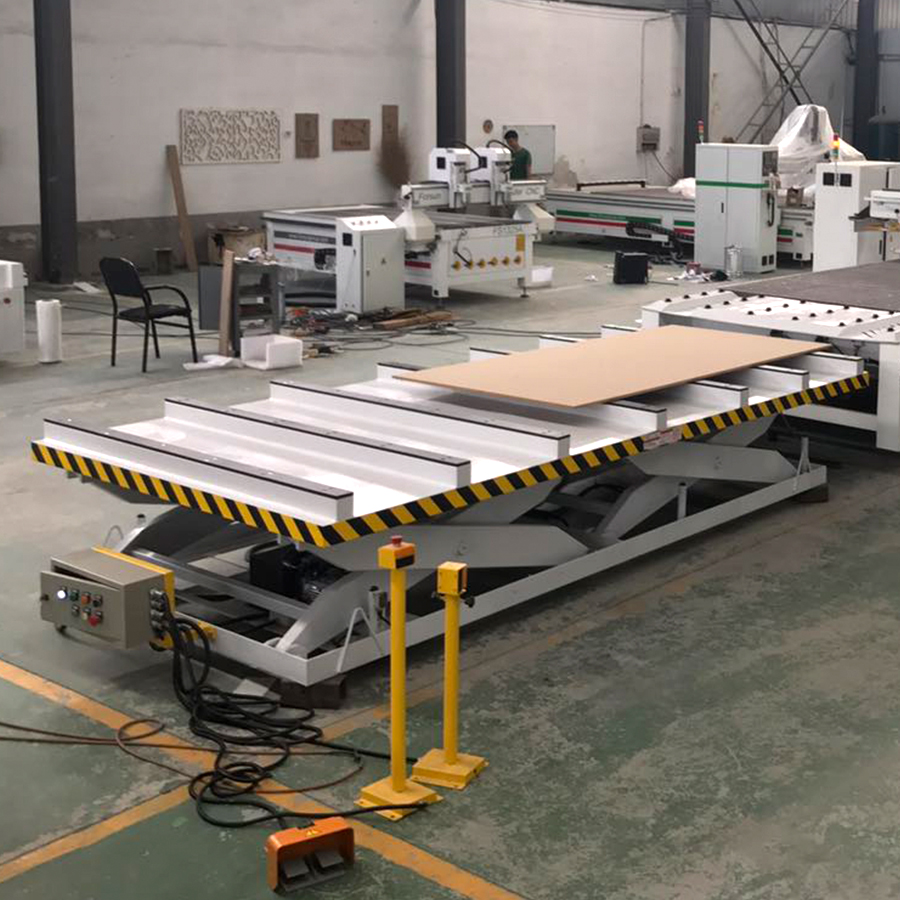

Автоматична зареждане на листовете

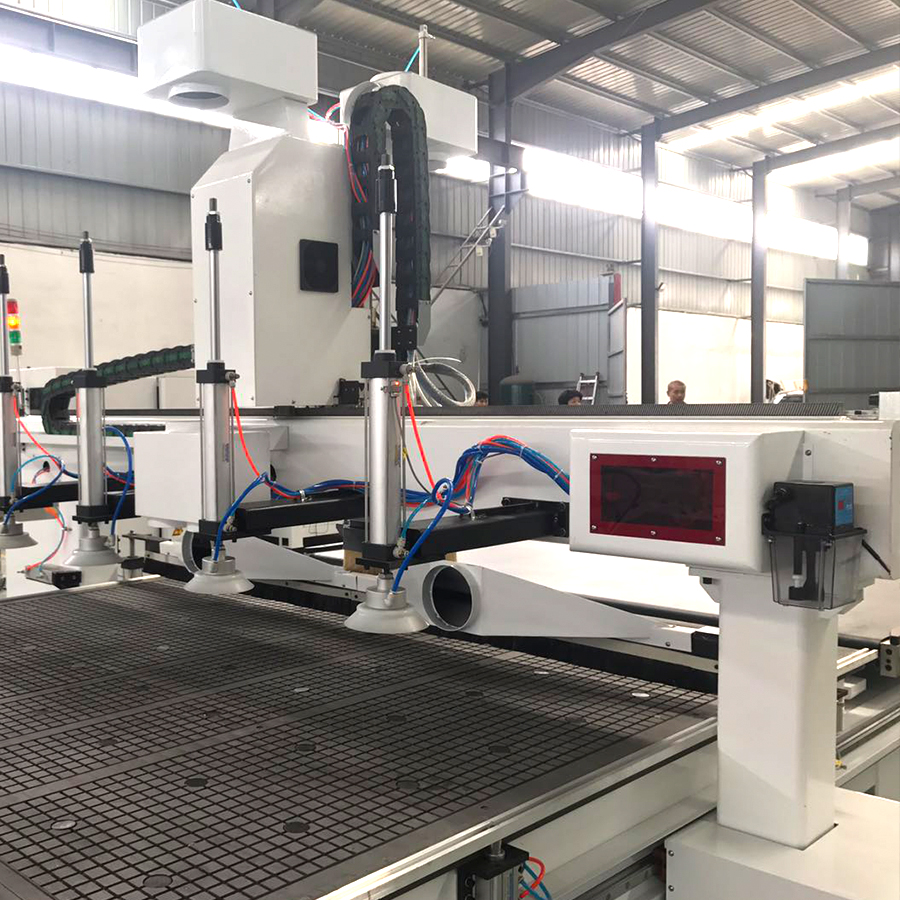

Ножична маса с вместимост 22 листа с дебелина 18 mm и максимално тегло 1,5 тона автоматично позиционира материала, а вендузите зад гредата захващат и издърпват листа върху работната зона. Следва подравняване на листа в нулева точка.

Автоматично почистване на масата

По време на зареждането специална четка и аспирация се задействат и почистват масата от прах и стърготини или стружки, останали от предишния лист.

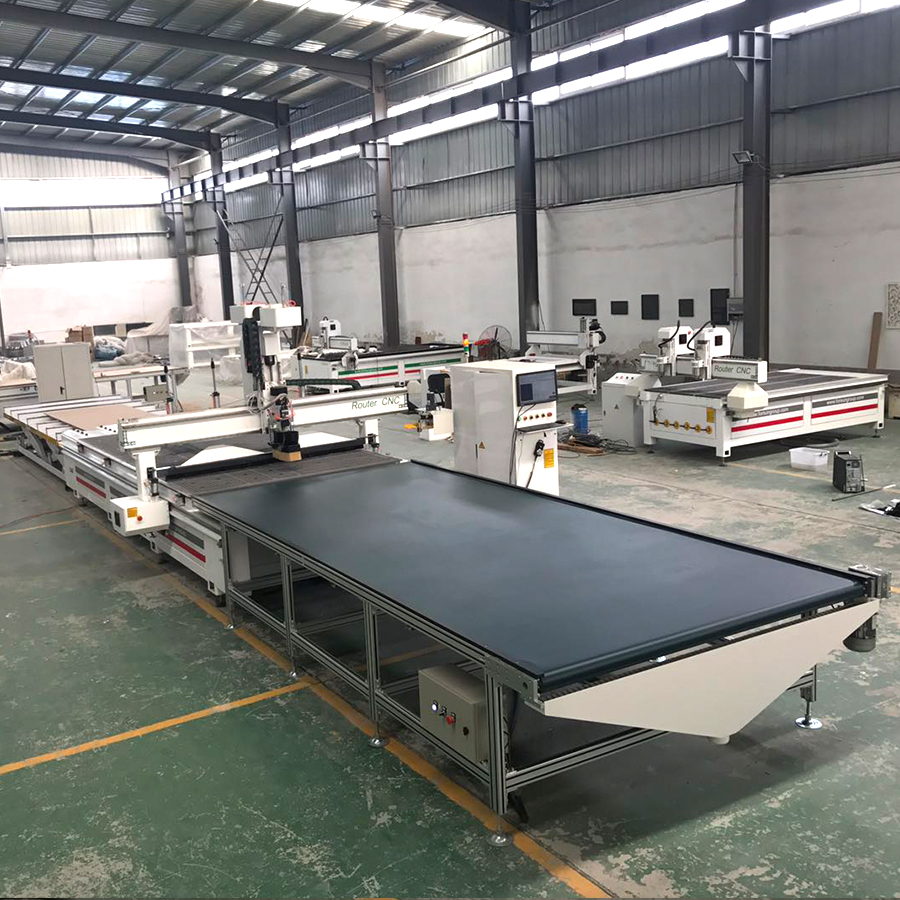

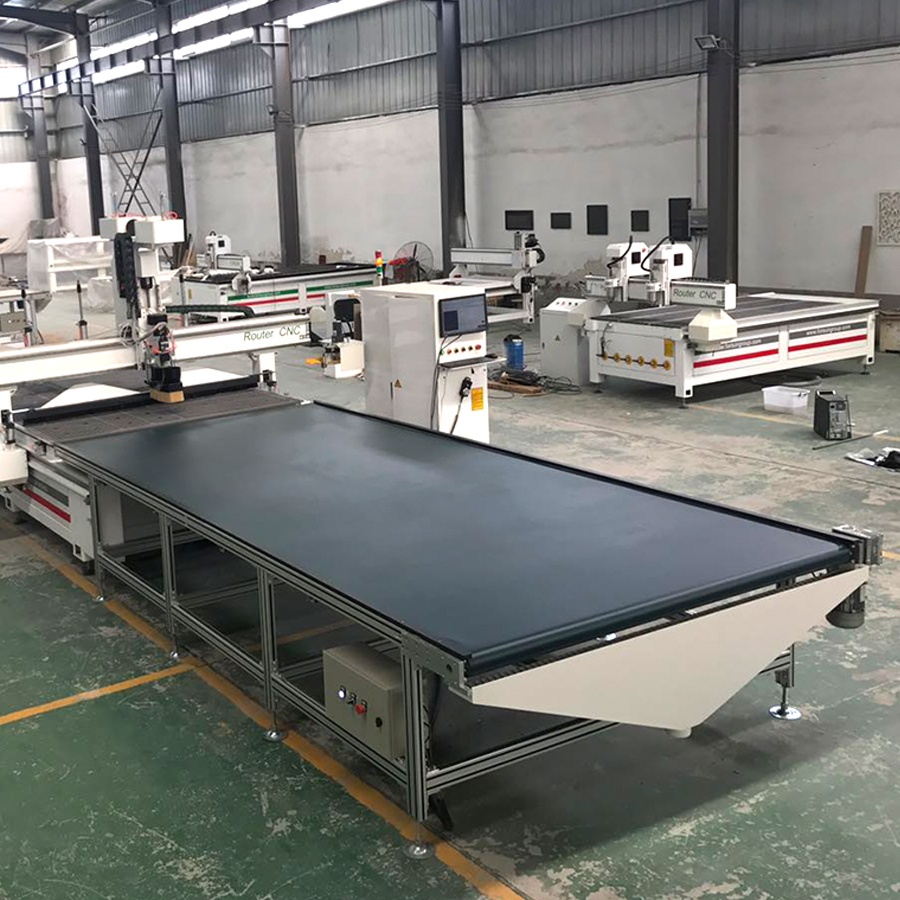

Автоматично разтоварване на готовите детайли

CNC рутера е оборудван с последно поколение пневматичен магазин за 10 инструмента, разположен под гредата. Осигурява надеждна и максимално бърза смяна на инструмента. Конструкцията е проста и много надеждна, изработена от алуминий. Това допринася за намяляне на теглото и предпазва от корозия

Зареждаща маса за NESTING CNC рутер   Разтоварваща маса за NESTING CNC рутер   Автоматично почистване NESTING CNC рутер

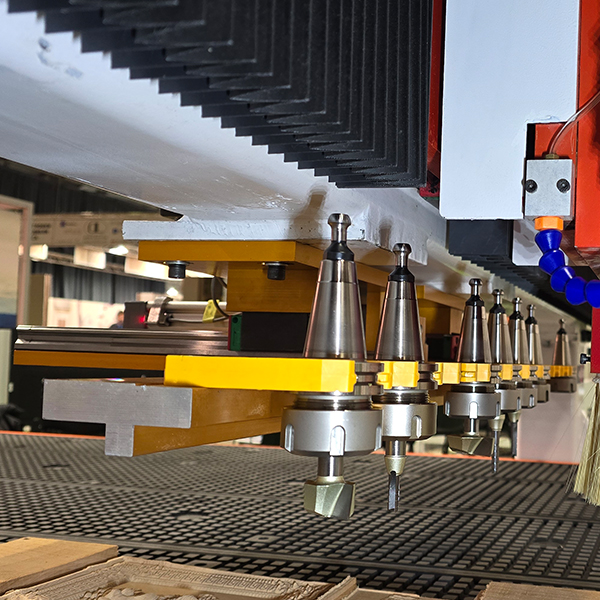

Автоматична смяна на инструментите

CNC рутера е оборудван с последно поколение пневматичен магазин за 10 инструмента, разположен под гредата. Осигурява надеждна и максимално бърза смяна на инструмента. Конструкцията е проста и много надеждна, изработена от алуминий. Това допринася за намяляне на теглото и предпазва от корозия

Автоматизирана четка за прахоулавяне

Пневматичната четка на прахоуловителя автоматично се сваля при започване на работа. Това осигурява максимално почистване на работната повърхност. При смяната на инструмента четката интелигентно се вдига. Дългия и мек косъм не наранява материала и позволява ефективна раборта в широк диапазон на Z

Автоматично калибриране на инструментите

Вграден фиксиран калибратов за прецизно авроматично измерване на инструментите в магазина. Снабден е с въздушно обдухване на контактната площ, за да избегне грешки при мерене, предизвикани от неволно попаднали стърготини. Дааните от калибрирането се запомнят и не е необходимо рекалибриране при следващи задачи.

Магазин за 10 инструмента под гредата   Автоматична четка за прахоулавяне   Фиксиран калибратор с обдухване

Подобрена работна маса

Секционна вакуум маса

Секционна вакуум маса предназначена да държи стабилно детайлите за постигане на максимална точност при рязане. Предотвратява мърдане на материала, пести време и консумативи за закрепяне. Гумени уплътнения на всяка зона за максимална ефективност на вакума. За "трудните" материали сме оставили и Т-канали, така може да ползвате стяги за закрепяне (в комплект с машината)

Регулируеми зони с монометри

В зависимост от работната площ на CNC фрезата разполагате с до 8 отделни зони с кранове на работната маса. Така може да пуснете вакуум само там където е необгодим. Сложили сме и монометри на всяка вакуум помпа (1бер. за модела 1325 и по 2бр. за 2030 и 2040) за лесен мониторинг и диагностика на системата.

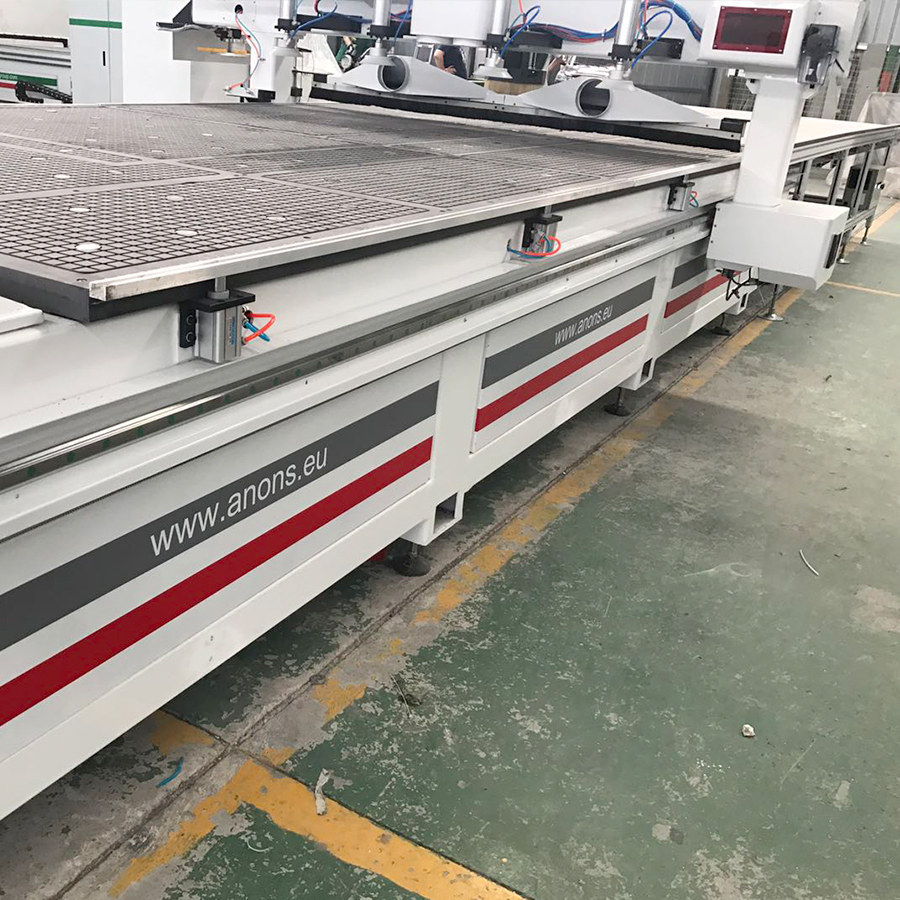

Пинове за подравняване на материала

За лесно и бързо позициониране на материала с гарантиран прав ъгъл, винаги на едно и също място са инсталирани 5 пневматични пина с 20mm ос - 3 по оста Y и 2 по оста X. При зареждане на нов лист пиновете се вдигат, вие поставяте и подравнявате листа, след това се прибират, за да не пречат и повредят инструмента по време на работа.

Вакуум маса   Вакуум кранове   Пневматични пинова

Безпроблемен

Надежден шпиндел

Използваме шпиндел 9kW с въздушно охлаждане и конуси ISO30 (12бр. в комплект с машината и цанги ER32, 12.7mm), бутон за ръчна смяна на конуса. Максимален въртящ момент от 6,4 Nm и до 24000 оборота в минута. Това е идеални обороти за всички CNC фрезери. Може да реже и гравира материали с твърдост по скалата на  Бринел до 60 HB. Керамичните лагери осигуряват много дълъг експлоатационен живот, намалят шума и загряването. При желание може да се сложи и 12 или 16kW италиански шниндел HSG или Hiteco

Интелигентен инвертор

Честотния инвертор гарантира плавната и безпроблемна работа на шпиндела, с многостепенна защита от претоварване, липса на фаза, ниско или високо напрежение, подтискане на вибрациите и ред други функции той подобрява качеството на работа на шпиндела. В същото време предпазва от повреди и инциденти.

Удобна  смяна на инстументите

В компелект с машината идва удобен държач на конусите за безопасна смяна на инструмента. Лесно стягане и развиване на гайката.

9kW шпиндел

Сигурен и прецизен

Серво мотори

Използваните 1kW серво двигатели предлагат изключително прецизно управление на позицията, скоростта и въртящия момент дори при ниски обороти, бърза реакция и висока ефективност, което ги прави идеални за задвижване на CNC. Те също така осигуряват стабилност, ниско ниво на шум и дълъг живот и надеждност.

Планетарни редуктори

Предлагат висока ефективност, без луфтове и вибрации, издържат на голям въртящ момент, нисък шум и дълъг живот. Планетарните редуктори са много ефективни в предаването на мощност, благодарение на многоточковия контакт между зъбните колела, което минимизира загубите на енергия.

Линейни водачи и зъбна рейка

Висококачествените линейни водачи с линеен лагер (танкета) осигуряват тихо, плавно и прецизно движение. Задвижване корона-пиньон с наклонени зъби осигурява мнофготочков контакт и безлуфтово движение, по-тиха работа, по-висока товароносимост, по-плавно предаване на мощност и по-голяма ефективност.

серво мотор   Планетарен редуктор   корона-пиньон и линеийни лагери

Интелигентен

Контролер с абсолютна стойност

Предлагат висока прецизност и надеждност благодарение на абсолютните енкодери, повишена ефективност и стабилност на вградените системи, разширяеми I/O портове за лесна интеграция и висока функционалност. Разликата от стандартните контролери е, че драйверите на серво дигателите са интегрирани в него. Така те си "говорят" на един  език, което позволява ползването на абсолютна стойност на координатите (не е нужно нулиране и търсене на крайни изключватели при пускане на машината). Автоматично се следи за наличието на прав ъгъл между осите X и Y и контролера прави корекция, ако е необходимо в реално време. Всичко това значително намаля вероятност от брак, подобряват производителността и намаляват времето за обслужване.

Интуитивен софтуер

Софтуерът предлага лесен за използване интерфейс, който позволява на операторите бързо да се адаптират и да управляват CNC машини с минимално обучение. Поддържа множество файлови формати за импортиране на проекти, което улеснява работата с различни CAD/CAM системи. Включва функции за симулация на процеса на обработка, което позволява на операторите да преглеждат и оптимизират програмата преди реалната работа на машината, намалявайки риска от грешки. NC Studio позволява персонализиране и настройка на различни параметри на машината, което увеличава гъвкавостта и адаптивността към специфичните нужди на потребителите. Известен със своята надеждност и стабилност, което е важно за поддържане на непрекъснат производствен процес. При прекъсване на захранването автоматично запомня и в последствие възстановява работа от точката на прекъсване. Възможност за софтуерна калибрация на правия ъгъл.

Дистанционно управление

За ваше удобство в има дистанционно управление. Позволява ви лесно да зададете начална точка на работа, фина настройка на позицията точност до 0,1mm.

CNC контролер с абсолютна стойност   CNC софтуер

Какво ще спечелите с избора на CNC с автоматична смяна на инструментите

40% по-голяма производителност

60% по-малко ръчен труд и довършителни работи

30% по малко брак и отпадък

Какво получавате
  • Безплатна доставка и инсталация
  • Обучение
  • Гаранционен сервиз и поддръжка
  • Абонаментен след гаранционен сервиз
  • Налични на склад части и консумативи
